Объем поставки:

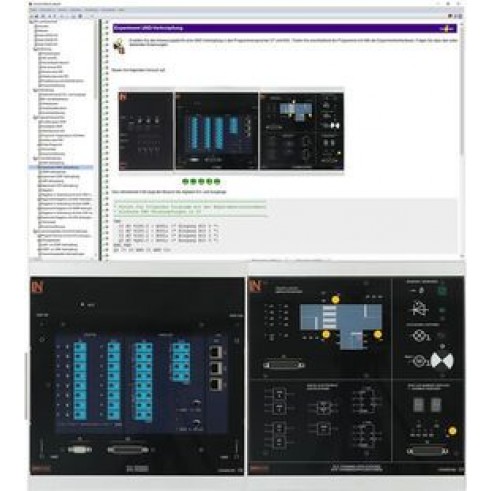

Модуль "Обучающая система ПЛК"

•     ЦПУ с функциональностью ПЛК
•     8 цифровых входов с индикацией состояния
•     8 цифровых выходов с индикацией состояния и 2 мм-разъемами
•     8 аналоговых входов, разрешение 10 бит, из них 4 входа 0-10 В и 4 входа 4-20 мА
•     4 аналоговых выхода, из которых 2 выхода 0-10 В и 2 выхода 4-20 мА
•     1 потенциометр для имитации аналогового сигнала 0-10 В через гнездо 2 мм.
•     1 потенциометр для имитации аналогового сигнала 4-20 мА через гнездо 2 мм.
•     Коммутатор локальной сети с тремя портами
•     9-полюсное гнездо D-Sub для подключения к цифровым входам и выходам ПЛК
•     25-полюсная гнездо D-Sub для подключения к цифровым входам и выходам ПЛК
•     Светодиодный индикатор состояния ПЛК
•     Программное обеспечение Labsoft

Модуль "Приложения с использованием ПЛК"

Модуль разделен на четыре тематические области.

•     Цифровые технологии
  •         для базового обучения работе с цифровыми техническими компонентами без использования PLC
  •         2 x "И" с двумя входами каждый
  •         2 x "ИЛИ" с двумя входами каждый
  •         2 x "HE"
  •         1 x "XOR" с двумя входами
  •         1 x RS FlipFlop
  •         1 x SR FlipFlop
•     Управление светофором
  •         Т-образный перекресток со светофорами для пешеходов и участников дорожного движения
  •         11 светодиодов для отображения светофорных сигналов светофора
  •         входные разъемы 8 2 мм для управления светодиодами светофора
  •         2 кнопки на пешеходном переходе
  •         1 кнопка для имитации контакта запроса на дороге
  •         2 выходных гнезда 2 мм для анализа сигналов
  •         25-контактный разъем D-Sub для быстрого подключения к цифровым входам и выходам модели для быстрого подключения к ПЛК
•     Датчики / Приводы
  •         аналоговая обработка значений двумя датчиками и двумя исполнительными механизмами
  •         датчик температуры с гнездом 2 мм для приема аналогового сигнала температуры
  •         световой датчик с гнездом 2 мм для приема аналогового сигнала яркости
  •         лампа с гнездом 2 мм для аналогового управления яркостью лампы
  •         двигатель с гнездом 2 мм для аналогового управления скоростью вращения двигателя
•     7-сегментный дисплей
  •         два 7-сегментные дисплея
  •         6 розеток для управления 7-сегментными дисплеями
  •         1 кнопка с гнездом для активации дисплеев
  •         25-контактный разъем D-Sub для быстрого подключения к цифровым входам и выходам модели для быстрого подключения к ПЛК

Содержание

•     Основы и базовые концепции ПЛК
•     Структура и функция
•     Логические операции, функции памяти, времени и подсчета, обработка фронтов сигналов, управление последовательностью выполнения, обработка аналоговых значений.
•     Адресация
•     Программные структуры
•     Проектирование системы автоматизации
•     Программирование с помощью ST, FBD или LD в соответствии с IEC 1131
•     Основные ссылки в ST
•     Основные ссылки в FUP
•     Основные ссылки в KOP
•     Составные базовые ссылки
•     Микросхемы памяти
•     Функциональные составляющие
•     Программные структуры
•     Обработка аналоговых сигналов
•     Управление порядком исполнения
•     Цифровые технологии проектирования
•     Проектирование системы управления светофорами
•     Проектирование системы обработки аналоговых значений

    Проектирование системы управления 7-сегментными дисплеями
